ㆍ分辨率：640×512
ㆍ像元尺寸：15μm
ㆍ响应波段：3.7μm±0.2μm ～ 4.8μm±0.2μm
ㆍ典型NETD：≤17mK
采用高性能制冷红外探测器
• 640x512/15μm MWIR制冷红外探测器
• 典型NETD≤17mK
开发简单，易于集成
• Cameralink接口输出16位raw数据，串口控制
• 集成式结构，尺寸与探测器一致
可捕捉高速运动目标
• 输出帧频1~120Hz可调

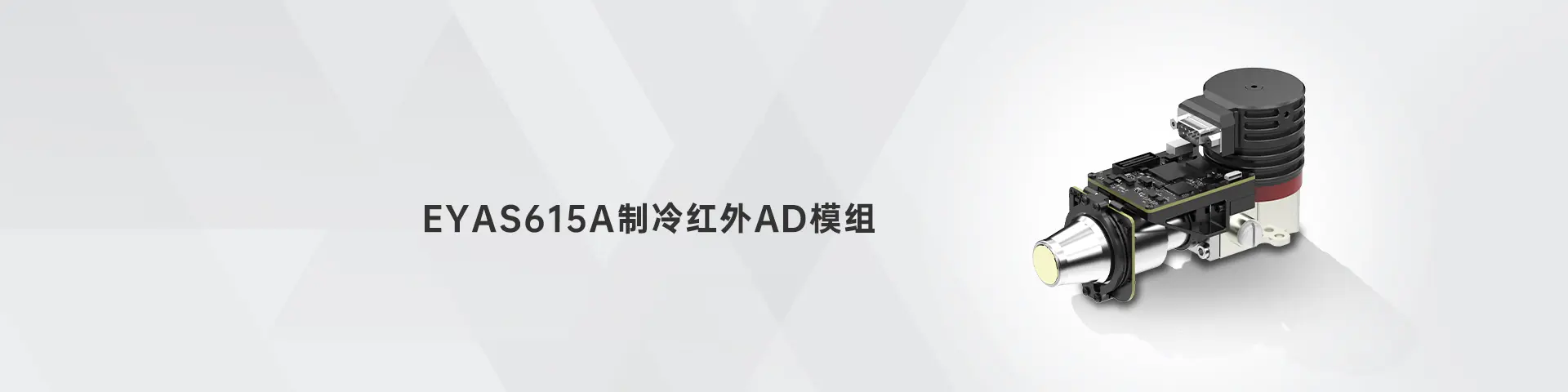

| 产品型号 | long8唯一官方网站 EYAS615A制冷红外AD模组 |
| 性能指标 | |
| 分辨率 | 640×512 |
| 像元间距 | 15μm |
| 制冷机 | RS058 |
| 响应波段 | 3.7μm±0.2μm ～ 4.8μm±0.2μm |
| 制冷时间(25℃） | ≤6min |
| 典型NETD | ≤17mK |
| 工作模式 | |
| 帧频 | 1~120Hz可调 |
| 工作模式 | 快照模式； 积分模式ITR/IWR； 开窗功能； 抗光晕功能 |
| 电气特性 | |
| 标准对外接口 | QSH 60芯 |
| 数字视频 | Cameralink：输出16bit探测器原始数据 |
| 外同步 | CC1：INT/帧外同步；CC2：MC外同步 |
| 通信 | Cameralink 串口：TFG+/-，TC+/-；9600bps |
| 电源 | 1路成像板供电5V，1路制冷机供电24V |
| 功耗 | 7W（稳定功耗） |
| 尺寸(mm) | 145×58.5×71 |
| 重量 | ≤680g |
| 工作温度 | -40°C ~ +60°C |
| 振动量级 | 振动：国军标车载高速运输量级；冲击：半正弦波， 40g 11 ms, 3轴6向各3次 |
